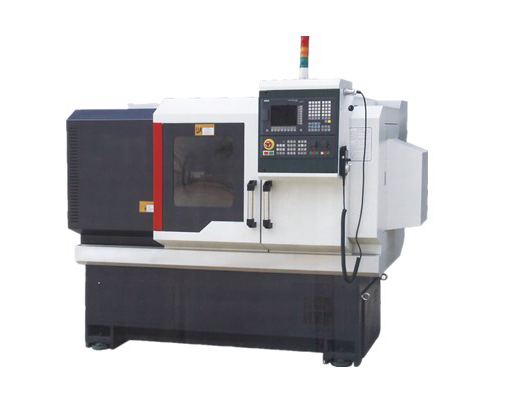

CK6130/CK6136/CK6140

主要技术参数

Main Specifications

CK6130

CK6136

CK6140

床身上最大回转直径 mm

Max. Swing Over Bed

300

360

400

拖板上最大回转直径  mm

Max. Swing Over Cross Slide

100

180

160

最大加工长度  mm

Max. Processing Length

Chuck 260 Collet 320

-

Chuck 260 Collet 320

最大行程 X/Z  mm

Max. X/Z Axis Travel

300/350

280/550

300/350

主轴端部形式

Spindle Nose

A2-5

A2-6

C6

主轴通孔直径  mm

Spindle Bore

48

48

48

主轴拉管内径  mm

Bar Capac

41

41

41

主轴最高转速 rpm

Max. Spindle Speed

2500

1500-2000

2800

卡盘尺寸  mm

Chuck Size

160

200

160

主轴电机功率 kw

Motor Power

4

5.5

2.2

重复定位精度X/Z mm

Repeated Positioning Precision

±0.005

±0.005

±0.005

进给电机扭矩X/Z

X/Z Axis Feed Motor Torque

X:4 Z:4

X;4 Z:6

X:4 Z:4

X/Z快移速度

X/Z Fast Move Speed

X：8  Z:10

X：8  Z:10

X：8  Z:10

尾座套筒直径  mm

Tailstock Quill Dia.

52

60

52

尾座套筒行程  mm

Tailstock Quill Travel

90

100

90

尾座套筒锥度

Quill Taper

MT4

MT4

MT4

刀架形式

Tool Post Type

4 Station Electric Knife Rack

4 Station Electric Knife Rack

4 Station Electric Knife Rack

刀具外形尺寸 mm

Tool Size

16*16

20*20

16*16

外形尺寸（L*W*H）

Overall Dimensions

1600*1100*1650

2000*1200*1620

1500*1000*1600

重量 kg

Weight

950

1560

800
