MD1022

主要技术参数

Main Specification

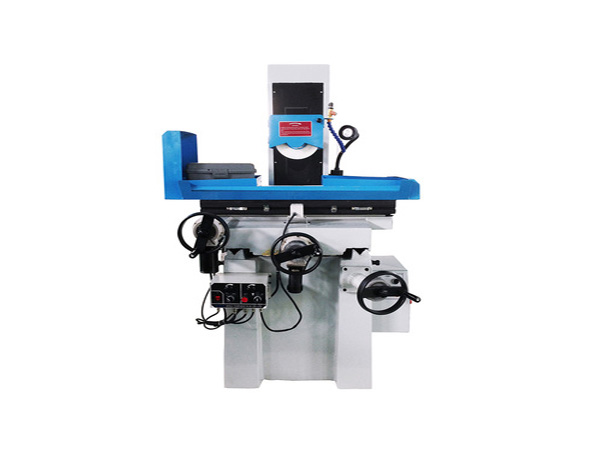

MS618A

工作台尺寸  mm

Table Size

540*250

工作台最大行程  mm

Max. Movement of Worktable

560*260

T型螺栓  数量*宽度 mm

T-Solt Number and Width

1*14

砂轮轴中心线至工作台面距离 mm

Max. Distance from Spindle Center to Table surface

420

砂轮尺寸（外径*宽*内径）mm

Wheel Size（Outer Dia.*Width* Inner Dia.）

200*20*31.75

砂轮转速 50HZ rpm

Wheel Speed  50HZ

2850

60HZ

60HZ

3360

工作台纵向速度 m/min

Longitudinal Speed of Worktable

3-20

工作台横向进给量 连继（无极调速）m/min

Cross Feed of Worktable  Continuously（Variable Transmission）

400

断续（无极调速）m/min

Intermittently（Variable Transmission）

0-5

手轮每转 mm

Per Revolution

4.0

手轮每格 mm

Per Graduation

0.02

垂直进给手轮进给量  手轮每转 mm

Vertical Feed On Handwheel  Per Revolution

1.25

手轮每格 mm

Per Graduation

0.01

电机功率 主轴电机 kw

Motor Power ：Spindle Motor

1.1

冷却电机 kw

Coolant Pump Motor

0.04

加工表面对基面的平行度 mm

Parallelism of working Surface to Base Level

3000:0.005

表面粗糙度 mm

Surface Roughness

Ra0.32

机器外形尺寸（L*W*H）mm

Overall Dimensions

1680*1140*1760

机器包装尺寸（L*W*H）mm

Packing Size

1200*1400*1940

净重/毛重  kg

N.W/G.W

880/980
